Moteur vertical, moteur monophasé ou moteur triphasé : de lequel votre application a-t-elle réellement besoin ?

Choisir entre un moteur vertical , un moteur monophasé , unnd a moteur triphasé est l’une des décisions les plus importantes en matière de sélection d’équipements industriels – et une erreur peut entraîner un gaspillage d’énergie, une panne prématurée et des temps d’arrêt coûteux. La réponse courte : moteur verticals sont définis par leur orientation de montage et sont utilisés dans les applications descendantes comme les pompes et les tours de refroidissement ; moteurs monophasés convient aux utilisations résidentielles et commerciales légères de faible puissance ; et moteur triphasés offrent une efficacité et un couple supérieurs pour les opérations industrielles lourdes. Cependant, pour comprendre les nuances de chacun, il faut examiner de plus près la conception, les données de performances, les coûts et les cas d'utilisation réels.

Qu'est-ce qu'un moteur vertical et pourquoi l'orientation est-elle importante ?

Un moteur vertical n'est pas simplement un moteur standard tourné sur le côté - c'est une machine entièrement conçue pour fonctionner avec son arbre pointant vers le bas (ou vers le haut dans certaines configurations). L'orientation change fondamentalement la façon dont les composants internes gèrent les charges de gravité, de lubrification et de poussée, rendant les moteurs horizontaux disponibles dans le commerce des substituts inappropriés.

La différence mécanique la plus critique réside dans la conception des butées. Dans un moteur vertical , l'ensemble rotor - ainsi que l'arbre de pompe, la roue et toute colonne de fluide au-dessus - exercent une poussée continue vers le bas. Les roulements de moteur horizontaux standard ne sont pas conçus pour absorber cette charge axiale. Les moteurs verticaux intègrent donc des roulements de butée évalués pour des milliers de livres de force vers le bas, utilisant généralement des configurations de roulements à contact angulaire ou à rouleaux coniques.

Principales caractéristiques de conception des moteurs verticaux

Les moteurs verticaux partagent plusieurs caractéristiques de conception spécialisées qui les distinguent de leurs homologues horizontaux :

• Capacité portante de poussée : Conçu pour gérer à la fois les forces de poussée ascendante et descendante, souvent évaluées entre 500 lbf et 50 000 lbf dans les grands moteurs d'entraînement de pompe.
• Options d'arbre creux ou d'arbre plein : Les moteurs verticaux à arbre creux permettent à l'arbre de la pompe de passer à travers le moteur, simplifiant ainsi l'accouplement et l'alignement. Il s’agit de la configuration la plus courante dans les stations de pompage d’eau et d’eaux usées municipales.
• Brides de montage NEMUn à base P ou face C : Les brides standardisées garantissent que le moteur se boulonne directement sur la tête de pompe, éliminant ainsi le besoin d'une plaque de base ou d'un protège-accouplement séparé.
• Indices de protection IP55 ou IP65 : Étant donné que les moteurs verticaux sont souvent installés à l’extérieur ou dans des fosses de pompes humides, un haut niveau de protection contre la pénétration est standard.
• Ventilation améliorée : L'air de refroidissement doit circuler vers le haut en s'opposant à la gravité ; les moteurs verticaux comportent des ensembles de ventilateurs et des chemins de conduits redessinés pour éviter les points chauds dans le stator.

Applications typiques des moteurs verticaux

Moteurs verticaux dominent les applications où un arbre vertical est mécaniquement nécessaire :

• Pompes à turbine pour puits profonds pour l'approvisionnement en eau municipale (plage de puissance : 5 HP à 4 000 HP)
• Ventilateurs de tour de refroidissement et ventilateurs à tirage induit dans les systèmes CVC
• Pilotes de pompes verticales en ligne pour boucles de processus industriels
• Stations de pompage d'irrigation dans les secteurs agricoles
• Pompes d'alimentation de condensats et de chaudières dans les installations de production d'électricité

Moteur monophasé : le cheval de bataille des environnements résidentiels et commerciaux légers

Un moteur monophasé fonctionne sur alimentation CA monophasée (120 V ou 240 V en Amérique du Nord, 230 V dans la plupart des pays d'Europe) et constitue le choix dominant pour les applications de puissance fractionnaire à petite, généralement inférieure à 5 HP. Son utilisation généralisée découle de la disponibilité universelle de l’alimentation monophasée dans les foyers, les fermes et les petites entreprises, et non d’une performance technique supérieure.

Contrairement à moteur triphasés , un moteur monophasé ne peut pas démarrer automatiquement à partir d’une alimentation monophasée seule. Un courant alternatif monophasé produit un champ magnétique pulsé plutôt que rotatif, qui ne fournit aucun couple de démarrage net à lui seul. Les fabricants résolvent ce problème avec des mécanismes de démarrage auxiliaires, qui donnent naissance aux principaux sous-types de moteurs monophasés.

Types de moteurs monophasés

• Fonctionnement par induction de démarrage par condensateur (CSIR) : Utilise un condensateur de démarrage (généralement 100 à 400 µF) pour créer un déphasage dans l'enroulement auxiliaire, produisant un couple de démarrage suffisant (200 à 350 % du couple à pleine charge) pour les compresseurs et les pompes. Le condensateur est déconnecté par un interrupteur centrifuge une fois que le moteur atteint ~ 75 % de la vitesse nominale.
• Condensateur de démarrage et fonctionnement (CSCR) : Undds a run capacitor to maintain a near-two-phase condition during operation, improving power factor and efficiency by 5–10% compared to CSIR motors. Common in air conditioners and refrigerators.
• Phase divisée (démarrage par résistance) : L'enroulement auxiliaire a une résistance plus élevée et une inductance plus faible que l'enroulement principal, créant un modeste déphasage. Le couple de démarrage est inférieur (100 à 175 % FLT) et le courant de démarrage est élevé (600 à 800 % FLT). Convient aux ventilateurs, soufflantes et petits appareils électroménagers avec des charges faciles à démarrer.
• Condensateur divisé permanent (PSC) : Un single run capacitor remains in circuit at all times. This design produces low starting torque but operates quietly and efficiently, making it the first choice for direct-drive HVAC fan motors and small circulators.
• Moteur à pôle ombragé : Le moteur monophasé le plus simple et le moins cher ; les bobines d'ombrage créent un flux magnétique retardé dans une partie de chaque pôle. Couple de démarrage et efficacité très faibles (15 à 35 %). Utilisé dans les applications légères : petits ventilateurs, ventilateurs de bureau, appareils électroménagers.

Moteur triphasé : l’épine dorsale de l’énergie industrielle

Le moteur triphasé est le type de moteur électrique le plus efficace, le plus fiable et le plus rentable pour un usage industriel. Il démarre automatiquement, produit un couple continu et fluide et atteint des rendements à pleine charge de 92 à 97 % dans les conceptions modernes à haut rendement, ce qui surpasse considérablement moteurs monophasés de même puissance.

L'alimentation CA triphasée fournit trois formes d'onde de tension qui se chevauchent, chacune décalée de 120°. Lorsqu'il est appliqué aux enroulements du stator d'un moteur triphasé , ils produisent un champ magnétique en rotation continue qui induit un courant de rotor et génère un couple – sans aucun enroulement de démarrage auxiliaire, condensateur ou interrupteur centrifuge. Cette simplicité se traduit directement par des coûts de fabrication inférieurs, une maintenance réduite et une durée de vie plus longue.

Pourquoi les moteurs triphasés dominent l'industrie

• Efficacité supérieure : Les moteurs triphasés IE3 (Premium Efficiency) et IE4 (Super Premium Efficiency) atteignent des rendements à pleine charge supérieurs à 95 % à 30 HP, contre 85 à 90 % pour les conceptions monophasées comparables.
• Densité de puissance : Un three phase motor produces 150% more power output per kilogram of copper and iron compared to an equivalent single phase motor.
• Livraison de couple fluide : L'alimentation triphasée produit une puissance instantanée constante, éliminant les pulsations de couple présentes dans les systèmes monophasés (qui culminent deux fois par cycle). Cela réduit les vibrations, le bruit et les contraintes mécaniques sur les équipements entraînés.
• Large plage de puissance : Unvailable from fractional HP to 50,000 HP, making moteur triphasés adapté à toutes les échelles d’opérations industrielles.
• Contrôle de vitesse facile : Les variateurs de fréquence (VFD) s'associent parfaitement aux moteurs à induction triphasés, permettant des économies d'énergie de 20 à 60 % dans les applications à charge variable telles que les pompes, les ventilateurs et les compresseurs.

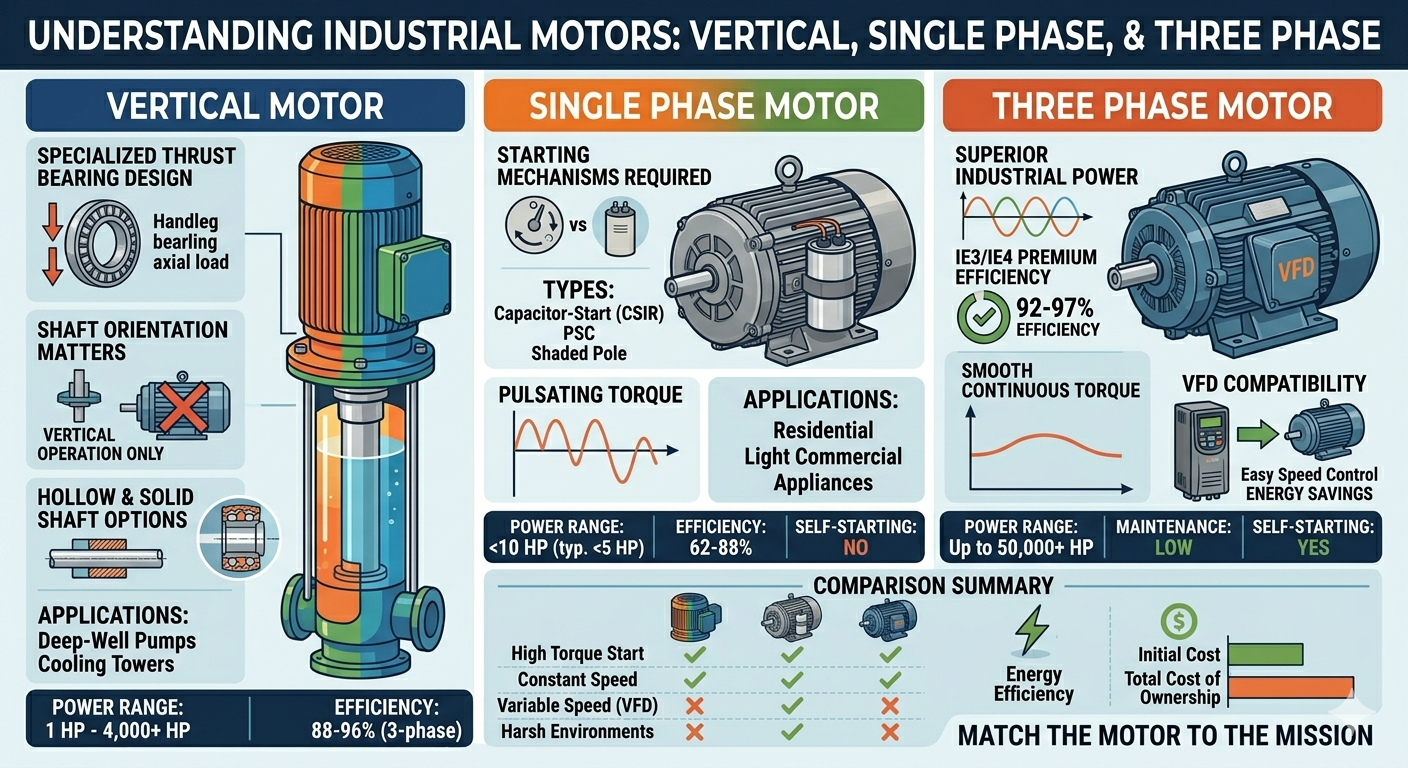

Comparaison complète : moteur vertical, moteur monophasé et moteur triphasé

Le table below provides a direct side-by-side comparison across the most important selection criteria:

Tableau 1 : Comparaison technique et commerciale côte à côte du moteur vertical, du moteur monophasé et du moteur triphasé selon 11 critères de sélection clés.

Consommation d'énergie et coût total de possession : les chiffres racontent l'histoire

Les différences d’efficacité entre les types de moteurs se traduisent directement par des coûts d’exploitation. Prenons un exemple concret : un moteur de pompe de 5 HP (3,73 kW) fonctionnant 6 000 heures par an à un tarif d'électricité de 0,12 $/kWh.

Tableau 2 : Comparaison des coûts énergétiques annuels pour un moteur de pompe de 5 HP fonctionnant 6 000 heures/an à 0,12 $/kWh. Le moteur triphasé IE3 permet d'économiser 403 $/an par rapport à un moteur monophasé comparable.

Sur une durée de vie de 10 ans, passage d'un moteur monophasé à un IE3 moteur triphasé permet d'économiser environ 4 030 $ rien qu’en électricité — plus que le prix d'achat de nombreux moteurs de cette gamme de tailles. Lorsqu'elles sont appliquées à une installation dotée de 50 moteurs de ce type, les économies annuelles dépassent 20 000 $.

Comment sélectionner le bon moteur : un cadre de décision pratique

Le correct motor selection depends on four primary variables: power supply availability, mechanical interface requirements, load characteristics, and total cost of ownership over the intended service life.

Étape 1 : Évaluer l’alimentation électrique disponible

Si le site d'installation ne dispose que d'une alimentation monophasée (courante dans les résidences, les fermes rurales et les petits commerces), un moteur monophasé est souvent la seule option viable sans mise à niveau coûteuse des infrastructures. Si une alimentation triphasée est disponible — comme c'est généralement le cas dans les usines, les bâtiments commerciaux et les installations municipales — un moteur triphasé devrait être le choix par défaut pour toute charge supérieure à 1 HP, offrant une meilleure efficacité et des coûts à long terme inférieurs.

Étape 2 : Déterminer les exigences en matière d'orientation de l'arbre

Si l'équipement entraîné (pompe, ventilateur, agitateur) nécessite un arbre vertical, un arbre spécialement conçu moteur vertical est obligatoire. Tenter d'utiliser un moteur horizontal standard dans une orientation verticale annule les garanties, compromet la lubrification des roulements et réduit considérablement la durée de vie. Le bain d’huile des roulements d’un moteur horizontal n’est pas calibré pour un fonctionnement vertical : l’huile s’accumulera au fond et affamera le roulement supérieur.

Étape 3 : faire correspondre le moteur aux caractéristiques de la charge

• Charges de couple de démarrage élevées (compresseurs, convoyeurs avec charges lourdes) : Utiliser un moteur triphasé avec des caractéristiques de couple de conception B ou de conception C, ou un CSIR moteur monophasé si seule une alimentation monophasée est disponible.
• Charges à vitesse variable (pompes, ventilateurs, soufflantes) : A moteur triphasé associé à un VFD est la solution optimale. Les VFD monophasés existent mais sont moins efficaces et moins fiables.
• Fonctionnement continu 24h/24 et 7j/7 : Unlways prioritize IE3 or higher moteur triphasés ; les économies d'énergie justifient le prix majoré dans un délai de 12 à 24 mois.
• Cycles de service intermittents (petits appareils électroménagers, outils électriques) : A moteur monophasé est adéquat et plus économique.

Considérations relatives à l'installation et à la maintenance

Meilleures pratiques d’installation de moteurs verticaux

Installation correcte d'un moteur vertical est essentiel pour atteindre la durée de vie nominale. Les étapes clés comprennent :

• Vérifiez que la hauteur de refoulement de la pompe est adaptée au poids et à la charge de poussée du moteur.
• Vérifiez les paramètres de précharge des roulements de butée selon la fiche technique du fabricant avant le démarrage.
• Utilisez une clé dynamométrique calibrée sur tous les boulons de montage ; Une assise inégale des brides provoque des vibrations et un désalignement des roulements.
• Les roulements lubrifiés à la graisse doivent être regraissés toutes les 2 000 à 4 000 heures ; les conceptions lubrifiées à l’huile nécessitent des contrôles trimestriels du niveau d’huile.
• Effectuez une analyse des vibrations lors de la mise en service pour établir une ligne de base : toute lecture supérieure à 0,1 po/s (vitesse) au niveau du boîtier de roulement justifie une enquête.

Conseils d'entretien des moteurs monophasés

Le centrifugal switch and capacitors in a moteur monophasé sont les principaux points de défaillance. Les routines de maintenance doivent inclure :

• Inspecter chaque année les contacts de l'interrupteur centrifuge pour détecter l'usure et les dépôts de carbone ; remplacer si les piqûres dépassent 0,5 mm de profondeur.
• Testez les condensateurs de démarrage et de fonctionnement avec un capacimètre ; remplacer si la capacité est inférieure de plus de 10 % à la valeur nominale.
• Surveiller la température de fonctionnement — un moteur monophasé un fonctionnement chaud (au-dessus de la limite d'isolation de classe B de 130 °C) indique une surcharge, une mauvaise ventilation ou un condensateur défaillant.

Conseils d'entretien des moteurs triphasés

Le inherent simplicity of a moteur triphasé signifie que la maintenance est avant tout préventive :

• Effectuer des tests de résistance d'isolation (megger) annuellement ; un moteur sain doit lire au-dessus de 100 MΩ à 1 000 V CC.
• Vérifiez l'équilibre des phases aux bornes du moteur : un déséquilibre de tension supérieur à 1 % entraîne une augmentation disproportionnée de 6 à 10 % de l'échauffement du moteur.
• Lubrifier les roulements selon les calendriers du fabricant ; le surgraissage est aussi dommageable que le sous-graissage.
• Surveiller le courant du moteur avec une pince multimètre à chaque intervalle d'entretien ; une augmentation progressive du courant signale souvent une usure des roulements ou une dégradation des enroulements avant une panne complète.

Foire aux questions (FAQ)

Conclusion : faites correspondre le moteur à la mission

Lere is no universally "best" motor — only the right motor for a specific application. A moteur vertical est le seul choix correct lorsqu'une interface d'arbre verticale est requise ; aucune solution technique ne fait d'un moteur horizontal un substitut sûr. Un moteur monophasé reste la solution pratique et rentable pour les applications à faible consommation partout où seule une alimentation monophasée est disponible. Et un moteur triphasé est le choix optimal pour pratiquement toutes les applications industrielles, commerciales et intensives où l'alimentation triphasée est accessible — offrant une efficacité, une longévité, un couple fluide et une intégration transparente du VFD.

Le data is clear: over a 10-year operating horizon, the higher upfront cost of a premium-efficiency moteur triphasé est récupéré plusieurs fois en économies d’énergie. Pour les installations cherchant à réduire simultanément leurs coûts d’exploitation et leur empreinte carbone, la mise à niveau des équipements vieillissants moteurs monophasés vers IE3 moteur triphasés — là où l'infrastructure électrique le permet — est l'un des investissements à retour sur investissement le plus élevé disponible dans la gestion de l'énergie industrielle.
