Réponse courte : un moteur monophasé peut fonctionner à partir d'une alimentation triphasée, mais uniquement lorsqu'il est alimenté par un conducteur de phase plus le neutre à la tension indiquée sur sa plaque signalétique. Il ne peut jamais utiliser les trois phases à la fois ; le troisième conducteur reste tout simplement inutilisé. Si le système n'a pas de neutre ou si la tension disponible ne correspond pas à la plaque signalétique, le moteur refusera de démarrer ou surchauffera et tombera en panne.
C'est la réponse en deux phrases. Ce qui suit explique pourquoi, montre ce que chaque alimentation triphasée courante offre réellement et répond à la question inverse que la plupart des gens se posent réellement : comment faire fonctionner un moteur triphasé lorsque l'alimentation monophasée est tout ce dont vous disposez.
Pourquoi un moteur monophasé ne peut pas utiliser les trois phases
Un moteur monophasé possède deux bornes d'alimentation. À l'intérieur du cadre se trouvent un enroulement principal, généralement un enroulement auxiliaire ou de démarrage, et un condensateur ou un interrupteur centrifuge qui fait tomber l'enroulement auxiliaire une fois que le rotor atteint sa vitesse. Le schéma de démarrage suppose une tension sinusoïdale appliquée entre deux points.
Une alimentation triphasée est composée de trois conducteurs dont les tensions sont espacées de 120 degrés électriques. Un appareil à deux bornes ne peut relier que deux de ces points, soit phase à phase, soit phase à neutre. Pour cette raison, les vraies questions sont plus étroites que la question principale :
- Correspondance de tension : la tension monophasée disponible est-elle égale à la valeur indiquée sur la plaque signalétique du moteur ?
- Voie neutre : dans un système à quatre fils, un neutre est-il présent au niveau du moteur et dimensionné pour le courant du moteur ?
- Courant de démarrage : la branche peut-elle gérer trois à cinq fois le courant consommé pendant une fraction de seconde à chaque démarrage ?
Ce que chaque alimentation triphasée offre réellement
Le « triphasé » n'est pas une tension unique, et c'est de là que commencent la plupart des erreurs. Le tableau ci-dessous répertorie les systèmes que vous rencontrez en Amérique du Nord, en Europe et sur les marchés d'exportation, et ce qu'un moteur monophasé voit sur chacun d'eux.
| Système d'approvisionnement | Phase à phase | Phase à neutre | Un moteur monophasé 230 V peut-il fonctionner ? |
|---|---|---|---|
| Étoile 120/208 V, 4 fils | 208 V | 120 V | Non, 120 V est bien inférieur à la valeur nominale indiquée sur la plaque signalétique. |
| 277/480 V en étoile, 4 fils | 480 V | 277 V | Non, 277 V surchauffe un enroulement de 230 V |
| 400/230 V en étoile, 4 fils (IEC) | 400 V | 230 V | Oui, phase à neutre, exactement comme prévu |
| Triangle 240 V, 3 fils | 240 V | Aucun | Oui, ligne à ligne, si le moteur est évalué à 240 V |
| Triangle 240 V avec branche haute, 4 fils | 240 V | 120 V sur deux pieds, 208 V sur le pied haut | Non pour 230 V ; seuls les moteurs 120 V conviennent aux pieds d'éclairage |
Un moteur de 230 V tolère environ plus ou moins 10 %, soit environ 207 V à 253 V. En dehors de cette bande, un rembobinage ou un remplacement est l'étape suivante.
Où les dommages se produisent habituellement
Trois modèles de défaillance représentent presque tous les appels de service sur ce sujet.
Connexion ligne à ligne à une mauvaise tension
Un moteur de 230 V atterrissant sur deux lignes d'un système de 400 V voit 400 V. La contrainte d'isolation augmente immédiatement, le condensateur de fonctionnement tombe généralement en panne en premier et l'enroulement suit souvent en quelques minutes.
Pas de neutre, ni un sous-dimensionné
Les systèmes triangle à trois fils n'ont aucun neutre, il n'y a donc aucun chemin monophasé disponible au niveau de la machine. Dans les systèmes à quatre fils, le neutre est parfois un mince conducteur de commande qui n'a jamais été destiné à transporter le courant du moteur. Il doit être dimensionné en fonction du circuit de dérivation et non en fonction d'une veilleuse.
Pilotage d'un moteur monophasé à partir d'un VFD triphasé
Un variateur standard avec sortie triphasée ne peut pas faire fonctionner un moteur à démarrage par condensateur. La sortie pulsée fonctionne contre le condensateur et le commutateur centrifuge, et l'enroulement auxiliaire n'est pas positionné pour accepter un champ tournant synthétique. Des variateurs avec une sortie monophasée dédiée existent, mais le circuit de démarrage doit être retravaillé avec le fournisseur de moteur concerné et non improvisé sur site.
La question inverse : faire fonctionner un moteur triphasé sur une alimentation monophasée
La plupart des personnes effectuant des recherches sur ce sujet sont en réalité confrontées au problème inverse : un moteur triphasé sur site avec uniquement une alimentation monophasée disponible. La réponse courte est la même dans l’esprit, ne la connectez jamais directement.
Mettez un moteur triphasé sur une ligne monophasée et il n'y a pas de champ magnétique tournant. Le rotor reste immobile, le moteur bourdonne, le courant monte jusqu'au niveau du rotor bloqué et la surcharge se déclenche ou l'enroulement brûle. Chaque méthode réalisable ci-dessous crée artificiellement la troisième phase manquante.
| Méthode | Comment ça marche | Puissance utilisable | Le mieux adapté à |
|---|---|---|---|
| Connexion directe | Deux dérivations seulement, pas de champ tournant | Aucun | Jamais, cela détruit le moteur |
| Convertisseur de phase statique | Les condensateurs créent une phase de démarrage et de fonctionnement | Environ 50 à 60 pour cent de la plaque signalétique | Charges légères et occasionnelles sans démarrage difficile |
| Convertisseur de phase rotatif | Un moteur libre génère la troisième phase | Près de 100 pour cent | Ateliers comportant plusieurs machines nécessitant un réel couple de démarrage |
| VFD avec entrée monophasée | Le redresseur et l'onduleur synthétisent trois phases | Environ 50 pour cent sauf si surdimensionné | Un moteur qui nécessite également un contrôle de vitesse |
| Remplacer par un moteur monophasé | Adapte le moteur à la fourniture disponible | 100 pour cent de la nouvelle note | Charge jusqu'à environ 3 HP à 230 V |
Deux chiffres décident si la conversion en vaut la peine. Les tableaux standards de courant à pleine charge placent un moteur monophasé de 230 V à environ 8 A pour 1 HP, 17 A pour 3 HP et 28 A pour 5 HP, avec une surtension de démarrage trois à cinq fois supérieure. Et lorsqu'un VFD est alimenté en monophasé, le courant d'entrée se concentre dans moins de dispositifs, de sorte que le variateur doit être dimensionné pour environ deux fois le courant du moteur afin de maintenir le redresseur et le bus CC dans leurs valeurs nominales.
Monophasé ou triphasé : ce qui change réellement
Lorsque les deux fournitures sont disponibles, la décision se résume à cinq différences mesurables.
- Couple de démarrage : un moteur triphasé développe environ 200 à 300 pour cent du couple à pleine charge au démarrage ; un moteur monophasé à démarrage par condensateur gère environ 150 à 200 pour cent, et une conception à condensateur divisé permanent beaucoup moins.
- Courant par cheval-vapeur : Les machines triphasées consomment environ la moitié du courant d'un moteur monophasé de même puissance, de sorte que les câbles, les contacteurs et les surcharges sont plus petits et moins chers.
- Efficacité et facteur de puissance : les deux fonctionnent plus haut en triphasé, c'est pourquoi des programmes d'efficacité premium sont écrits autour d'eux.
- Taille du cadre : pour la même puissance, un moteur monophasé est généralement d’une ou deux tailles de châssis plus grand et sensiblement plus lourd.
- Plafond pratique : au-dessus d'environ 3 HP, l'option monophasée n'a plus de sens en raison du courant de démarrage et de la taille du conducteur. Une comparaison plus complète de la construction et des performances est couverte dans notre répartition des différences entre les moteurs monophasés et triphasés .
Une liste de contrôle avant de câbler quoi que ce soit
- Photographiez la plaque signalétique : tension, phase, fréquence, puissance, ampères à pleine charge et facteur de service.
- Mesurez l'alimentation au point de connexion avec un compteur efficace vrai, à la fois phase-phase et phase-neutre, idéalement sous charge.
- Confirmez que le neutre existe et correspond à la valeur nominale du circuit de dérivation.
- Vérifiez que le contacteur et le relais de surcharge conviennent au courant et au cycle de service du moteur.
- Inspectez les condensateurs et vérifiez que l'interrupteur centrifuge se déplace librement avant de réutiliser un vieux moteur.
- Confirmez la rotation avant de coupler l'équipement entraîné et adaptez le boîtier à la poussière, au lavage ou aux conditions extérieures.
Faire correspondre le moteur à l'alimentation dont vous disposez
Si l'alimentation est de 230 V monophasé et que la charge reste inférieure à environ 3 HP, un moteur de démarrage et de fonctionnement à condensateur totalement fermé est généralement la solution la plus simple et évite complètement l'équipement de conversion.
Moteur de démarrage à condensateur totalement fermé monophasé A voir pour les charges monophasées de 230 V inférieures à environ 3 HP, offrant une option de démarrage et de fonctionnement de condensateur totalement fermé qui évite l'équipement de conversion. Voir le produit → Lorsque l'alimentation triphasée est déjà présente dans le bâtiment, une machine triphasée à haut rendement dans un châssis 48 ou 56 fait le même travail avec un courant plus faible, un meilleur couple de démarrage et une durée de vie plus longue.
Moteur triphasé à puissance fractionnée et à haut rendement À voir là où l'alimentation triphasée est disponible, ce moteur à châssis 48-56 à haut rendement convient aux charges industrielles légères avec un courant plus faible et une durée de vie plus longue. Voir le produit → Si l'équipement entraîné a besoin d'une vitesse variable mais que seule une alimentation monophasée est disponible, un moteur EC évite tout le problème de conversion, car l'électronique gère la commutation et le moteur lui-même n'a pas de condensateur de démarrage ni de commutateur centrifuge pour lutter contre un variateur.

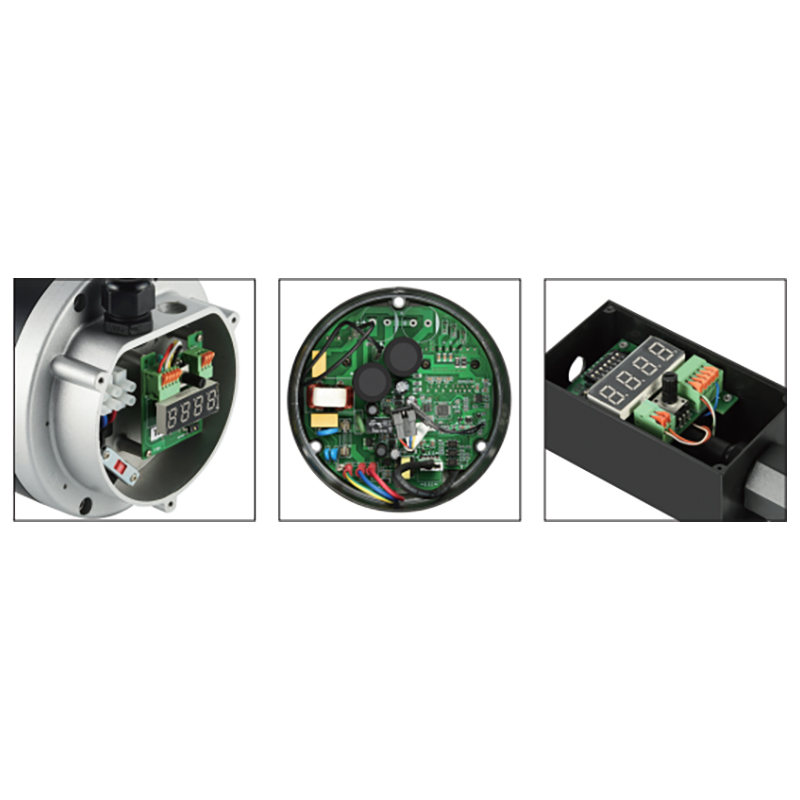

Moteur EC à cadre NEMA pour équipement monophasé à vitesse variable À voir pour les équipements à vitesse variable sur alimentation monophasée, ce moteur EC à cadre NEMA 48 évite les condensateurs de démarrage et les interrupteurs centrifuges tout en gérant la commutation électroniquement. Voir le produit → Les tailles de châssis, les types de boîtiers et les niveaux d'efficacité doivent s'aligner comme un ensemble, ce qui est plus facile lorsqu'un seul fournisseur couvre à la fois les familles monophasées et triphasées. VOIE DE VOIE construit des conceptions NEMA et IEC de 48 à 250 cadres, dans une construction anti-goutte, totalement fermée et TENV, de sorte que la même charge peut être adaptée à l'alimentation réelle du site.
Foire aux questions
Un moteur monophasé peut-il fonctionner sur deux lignes d'alimentation triphasée ?
Oui, à condition que la tension ligne à ligne soit égale à la valeur nominale de la plaque signalétique. Un moteur 240 V sur un système triangle 240 V est une installation normale. Il s’agit toujours d’une alimentation monophasée et la troisième ligne reste inutilisée.
Que se passe-t-il si je connecte un moteur monophasé 230 V à une alimentation 400 V ?
L'enroulement subit une surtension d'environ 74 %. Le courant magnétisant augmente fortement, le condensateur est surchargé et l'enroulement surchauffe en quelques minutes. Le résultat est généralement un enroulement brûlé et un condensateur bombé.
Un VFD peut-il faire fonctionner un moteur monophasé à partir d’une alimentation triphasée ?
Un variateur de sortie triphasé standard ne le peut pas. Il existe des variateurs de sortie monophasés, mais le condensateur de démarrage et l'interrupteur centrifuge doivent être retravaillés et le moteur doit tolérer la forme d'onde de l'onduleur. Pour la plupart des rénovations, remplacer le moteur coûte moins cher que de l’adapter.
Quelle peut être la taille d’un moteur monophasé avant que le triphasé ne soit le meilleur choix ?
Les moteurs monophasés à démarrage par condensateur sont facilement disponibles jusqu'à environ 3 HP, et parfois 5 HP, à 230 V. Le courant à pleine charge à ces tailles, 17 A et 28 A respectivement, plus une surtension de démarrage trois à cinq fois plus élevée, fait généralement du triphasé le choix pratique au-dessus de 2 à 3 HP.
La règle qui reste simple : adapter le moteur à l'alimentation dont vous disposez, plutôt que de forcer un moteur à une alimentation pour laquelle il n'a jamais été conçu. Lisez la plaque signalétique, mesurez la tension phase-neutre et phase-phase, confirmez le neutre et vérifiez le courant de démarrage par rapport à la protection de dérivation. Lorsque l'une de ces quatre vérifications échoue, la réponse est un moteur différent, pas une connexion différente.
